免耕播种机轴承技术解决方案
2019-05-06 15:05:02 来源： 评论：0 点击：

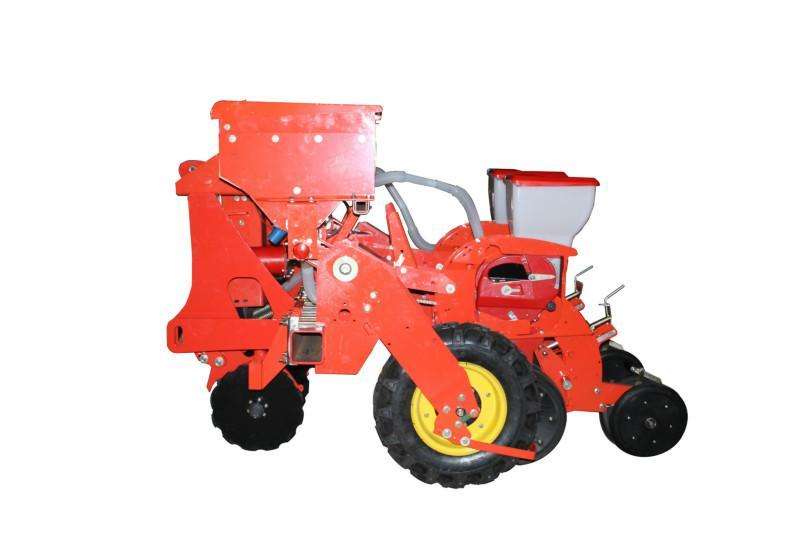

免耕播种机产品特点：
1、免耕直播省去了耕地作业，节省了作业费。
2、免耕地块蓄水保墒能力强。由于地表有秸秆覆盖，土壤的水、肥、气、热可协调供
给，干旱时土壤不易裂缝，雨后不易积水。与翻耕的比玉米生长快，苗情好。另外，肥
料不易流失，产量也相应提高。
3、播种机市场调研得知，免耕播种机麦秸还田增加了土壤有机质含量，提高了土壤肥
力，改善了土壤结构。
免耕机主要由以下几个部分组成：划印器、限深轮、镇压轮、地轮 传动轮、波纹
盘、拔草轮、开沟盘，中央变速箱、多部位链轮链盒、主传动轴等。
划印器
作用：控制播种宽度
工况：盘片接触土地，倾覆力矩，交变载荷
污染源：泥土，泥浆
解决方案：1、采用双列四点接触球轴承 2、高端密封铁盖挂胶3唇密封设计
轴承型号：5206KPP3
限深轮
作用：限制播种开沟盘播种深度
工况：倾覆力矩 污染源：泥土
解决方案：目前采用两套6003-2RS，中间加装塑料隔圈，外装套筒。装配困难，并且
同心度不好。
改成5203KYY2，双列角接触球轴承，铁盖挂胶双唇密封，能强化密封及载荷，并且安
装简单。
轴承型号：6003-2RS
镇压轮
作用：限制播种开沟盘播种深度
工况：倾覆力矩 污染源：泥土
解决方案：目前采用两套6003-2RS，中间加装塑料隔圈，外装套筒。装配困难，并且同心度不好。
改成5203KYY2，双列角接触球轴承，铁盖挂胶双唇密封，能强化密封及载荷（倾覆力矩），并且安装简单。
轴承型号：6003-2RS
地轮，传动轮
作用：地轮支撑整机行走并摩擦传动轮传动链轮
工况：承受竞相载荷
污染源：泥土，泥浆
解决方案：1、采用免维护深沟球轴承；2、添加耐高低温润滑脂；3、注脂量达50%-75%
轴承型号：地轮：6307-2RS/传动轮：6005-2RS
波纹盘
作用：拨草开沟
工况：盘片接触土地，倾覆力矩
污染源：泥土
解决方案：1、采用双列四点接触球轴承； 2、高端密封铁盖挂胶3唇密封设计
轴承型号：5206KPP3
拨草轮
作用：拨草
工况：接触土地，倾覆力矩
污染源：泥土，杂草
解决方案：高端密封2RSTFP密封设计
轴承型号：6005-2RS
开沟盘
作用：开沟施肥
工况：盘片接触土地，倾覆力矩
污染源：泥土
解决方案：1、采用双列四点接触球轴承； 2、高端密封铁盖挂胶3唇密封设计
轴承型号：5206KPP3
多部位链轮链盒
作用：链轮传动
特点：内圈安装四方形传动轴
污染源：粉尘
解决方案：目前轴承内圈加装四方形内孔轴套，增加安装环节，并且同心度不好。可直
接改成内四方孔轴承，取消安装轴套，减少安装环节，同心度提高。
轴承型号：6004-2RS/6005-2RS/6006-2RS
中央变速箱
作用：控制排种器排种速度
工况：倾覆力矩
污染源：粉尘
解决方案：高端密封2RSTFP密封设计
轴承型号：6003-2RS
主传动轴
作用：链接拖拉机传动
工况：倾覆力矩
污染源：粉尘
解决方案：高端密封2RSTFP密封设计
轴承型号：6206-2RS
